＜偏芯率（へんしんりつ）の説明コーナー＞
一般の方に理解しやすいように作ったつもり？ですが、専門用語が飛び交っております。
ご不明な箇所はお問い合わせをお願い致します。

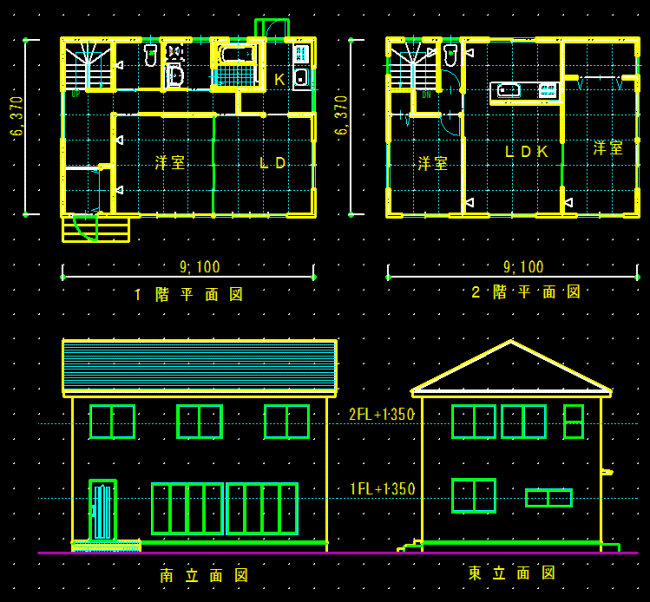

では、以下の様な間取りを使って、”偏心率”とは何か？
を書いていきます。
壁量計算をする時は、屋根材で必要壁量が変わり、外壁下地や筋かい種類により壁倍率が変わってきます。
ここでは、話を簡単にする為に以下の条件にします。
◆金属板・スレートなどの軽い屋根（1階：29ｃｍ/㎡、2階：15ｃｍ/㎡）
◆外壁は構造用合板7.5ｍｍ以上（構法Aの壁倍率2.5）
◆内壁の△マークは、厚さ4.5ｃｍ以上×幅9ｃｍ以上の木材（壁倍率2.0）
注：偏芯率でNGがでるように、開口部（サッシ）と筋かいの配置をしています。
こういう間取りは住みにくい！というようなクレームはご容赦くださいませ (^_^;)

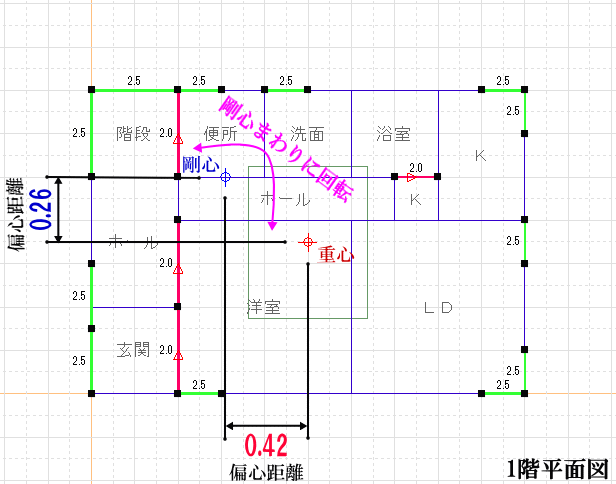

重心：建物平面形状の中心点です。
今回の間取りは、長方形ですので、見たままの中心です
（赤色の○の中に+マークです）
剛心：耐力壁（壁倍率がついている壁）の配置上の中心点です
（青色の○の中に+マークです）
建物は地震が起きると、変形やねじれは、剛心の廻りで発生します。
イメージ的には、剛心を中心にして、重心が振り回されるように揺れて、
建物がねじれます。
偏芯距離が大きい程、建物は激しく揺れます。
ですので、剛心と重心の距離は、近ければ近い程、建物には良いです。
建設省告示第1352号で、偏心率は０．３以下にしなさいと書かれていますので、０．４２（赤文字）はＮＧになります。

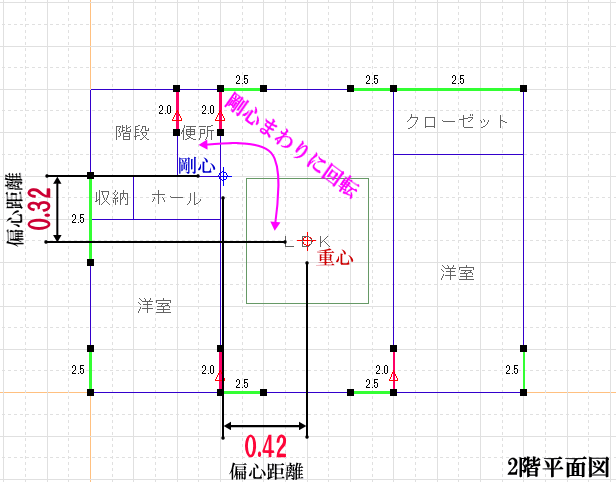

2階平面図も同様に、０．３２（赤文字）と０．４２（赤文字）という数字ですので、ＮＧになります。
上記の1・2階平面図を見ますと、
構造用合板（緑線の上に2.5と書かれている場所）
筋かい（赤線の上に2.0と書かれている場所）
が、
たくさんある側（たくさん配置されている方向）
に、
剛心点（青文字）が寄っているのが、おわかりになりますでしょうか？
つまり、バランスよく耐力壁（壁倍率が書いてある壁）を配置してあげれば、剛心点は建物の中央に寄っていきます。
そうすると、剛心と重心の距離が近くなっていって、０．３以下になってきます。
（実際の設計では、”優良”とされる0.15以下にします）
高層ビルを建てる時にやる、とっても難しい構造計算ではありません。
（手計算ではちょっと面倒ですが・・・）
ここには、明かり取りの窓が欲しい！
ここには、壁を作りたくない！
等、ご希望の優先順位（耐震）をちょっと変えれば、我が家にも応用できます。
ＰＳ：小さい声でお話をしますが・・・
偏心率計算書については、全国、ほとんどの市町村で添付義務がありません。
厚木飛行場周辺の市町村は、壁量計算書の添付義務はありません。
